Ni─Cd аккумуляторы получили широкое распространение в различных электронных девайсах и переносном инструменте. Например, это музыкальные плееры, фотоаппараты и так далее. Последние годы практически заменили литий─ионные АКБ. Там, где раньше использовались никель─кадмиевые аккумуляторы (ноутбуки, мобильные гаджеты), теперь работают батареи литиевого типа. Они не смогли заменить их только в устройствах, где требуется высокий разрядный ток (электроинструмент). Кадмиевые батарейки довольно прихотливые в плане обслуживания. Нужно уметь их правильно использовать, заряжать, а также делать периодические циклы заряд-разряд, чтобы устранять «эффект памяти». В этом случае Ni─Cd аккумуляторы прослужат долго. В этом материале речь пойдёт о том, как заряжать никель─кадмиевые АКБ и о зарядных устройствах для них.
Чем заряжать Ni─Cd аккумуляторы?
Для того чтобы заряжать никель─кадмиевые аккумуляторы, требуется специальное зарядное устройство. На рынке имеется огромное разнообразие таких устройств. Среди них стоит выделить 2 основных типа устройств:
- автоматические;
- реверсивные импульсные.
Автоматические ЗУ для никель─кадмиевых батарей представляют собой простые устройства. Стоимость их небольшая, конструкция несложная. Одновременно с их помощью возможно заряжать 2 или 4 батарейки. Для зарядки Ni─Cd аккумулятора, он просто вставляется в ЗУ, выбирается количество элементов и включается в сеть. Многие пользователи портативных плееров и фотоаппаратов знают, как заряжать Ni─Cd аккумуляторы с помощью автоматических сетевых ЗУ.

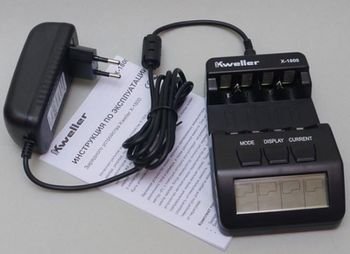

Реверсивные импульсные зарядки имеют более сложное устройство и стоят дороже автоматических. Некоторые производители таких устройств относят их к профессиональному классу. Такие ЗУ заряжают аккумуляторы циклически с различным временным интервалом. При этом многие из них делают разрядку, балансировку батареек Ni─Cd.
Как заряжать и разряжать Ni─Cd аккумуляторы?
Процесс разрядки
Этот тип аккумуляторов имеет разрядные характеристики, существенно зависящие от параметров батареи, определяющих величину внутреннего сопротивления. Например, это толщина электродов, их структура и т.п. Ниже приведен полный список параметров, влияющих на разрядные характеристики:
- объём электролита;
- толщина и структура сепараторного материала;
- плотность сборки;
- особенности конструкции.
Самая высокая велечина ёмкости Ni-Cd аккумуляторной батареи наблюдается при 20 С. Если температура растёт, то ёмкость не снижается. Значение 20 С лучше всего подходит для зарядки АКБ.
Если температура окружающей среды снижается в отрицательную область, то величина разрядной ёмкости уменьшается пропорционально росту тока разряда. Это происходит из-за того, что при снижение температуры приводит к увеличению внутреннего сопротивления батареи и снижается разрядное напряжение.
Зарядка Ni─Cd аккумуляторов
Важной задачей при заряде Ni─Cd аккумуляторов является исключение перезаряда. Это очень важный момент. Когда вы заряжаете никель─кадмиевый аккумулятор, внутри него растёт давление. В процессе заряда происходит выделение кислорода и снижение коэффициента использования зарядного тока.
Для полного заряда Ni─Cd аккумулятора ему нужно в процессе зарядки передать до 160% номинала ёмкости. Заряжать АКБ разрешается в интервале от 0 до 40 С, а желательно это делать от 10 до 30 С. Если на минусовом электроде падает температура, то уменьшается поглощение кислорода. При этом начинает расти давление. При существенной перезарядке от избытка давления может сработать аварийный клапан. Когда температура растёт, потенциал аккумулятора увеличивается. При этом на плюсовом электроде кислород начинается выделяться очень рано.
Чтобы полноценно использовать мощность Ni─Cd аккумулятора, нужно заряжать его большими зарядными токами. Если требуется сообщить ему максимум ёмкости, то величина зарядного тока должна быть небольшой (0,1*С). Он будет заряжаться в таком режиме примерно 14─16 часов. Используя подачу тока ступенями, вы можете ускорить процесс зарядки Ni─Cd аккумулятора. По такой схеме нужно заряжать силой тока 1*С до 10% ёмкости, затем 1,5*С до 80 процентов. Оставшаяся ёмкость набирается током величиной 0,5*С.
В итоге
Когда будете заряжать Ni─Cd аккумулятор, не допускайте его сильного нагрева и излишнего заряда. Чем большее число параметров контролирует ваше ЗУ с целью отключения заряда, тем лучше. Современные зарядные устройства для никель─кадмиевых аккумуляторов обязательно контролируют несколько параметров, по которым определяется точное время отключения заряда.
